Когда для механизма, оборудования или опытного образца нужна деталь с точной геометрией, стандартные комплектующие часто не подходят. В таких случаях обращаются к индивидуальной фрезерной обработке металла, узнать о которой подробнее можно тут. По чертежу, 3D-модели или образцу можно изготовить кронштейн, корпусной элемент, плиту, направляющую, крепление или замену изношенного узла с нужными размерами и посадочными поверхностями.
Изготовление металлических деталей по чертежам начинается не у станка, а с проверки технической документации. Производству нужно понять, какую функцию выполняет будущий элемент, какие поверхности являются рабочими, где требуется высокая точность, а где допустим обычный технологический разброс. Чем точнее описана задача, тем меньше риск переделок, лишних затрат и проблем при сборке.
Работа по чертежу предполагает, что изделие создается не приблизительно, а по заранее заданным параметрам. На схеме указывают размеры, форму, отверстия, пазы, фаски, радиусы, резьбы, посадочные поверхности и требования к точности. Для производства такой документ служит главным ориентиром.
Чертеж может быть выполнен в классическом виде или подготовлен на основе 3D-модели. В промышленной практике часто используют оба варианта: модель помогает увидеть геометрию, а техническая схема фиксирует размеры, допуски и специальные требования.
Изготовление по документации требуется в разных ситуациях:
Такой формат особенно важен там, где ошибка в доли миллиметра может привести к люфту, перекосу, ускоренному износу или невозможности сборки.
Чем полнее исходная информация, тем меньше риск переделок. Недостаточно передать только общий вид изделия. Исполнителю нужно понимать, где поверхность будет сопрягаться с другой частью механизма, какие зоны испытывают нагрузку, какие размеры критичны, а где допустим небольшой технологический разброс.
Материал выбирают с учетом назначения будущего элемента. Алюминий подходит для легких корпусов, плит, декоративных и конструкционных изделий с умеренной нагрузкой. Сталь применяют для более прочных компонентов, валов, кронштейнов, направляющих, прижимов. Нержавеющие сплавы используют там, где важна стойкость к коррозии, влаге, химическим веществам.
Выбор материала влияет на:
Иногда заказчик указывает конкретную марку сплава. Если такой информации нет, технолог может предложить подходящий вариант, но для этого нужно знать условия эксплуатации.
Размер показывает, каким должен быть элемент. Допуск задает допустимое отклонение. Для декоративной пластины требования могут быть мягче, а для посадочного отверстия под подшипник — значительно строже.
Излишне жесткие допуски увеличивают стоимость и срок выполнения, потому что требуют более точной настройки, дополнительных проходов и контроля. Слишком свободные значения могут привести к тому, что изделие не встанет на место или будет работать с нарушениями.
Грамотно подготовленная документация отделяет критичные зоны от некритичных. Это помогает не усложнять изготовление там, где высокая точность не нужна.
После обработки поверхность может быть грубой, чистовой, подготовленной под покраску, анодирование, шлифовку или сборку. На чертеже шероховатость указывают специальными обозначениями. Если требование не задано, мастерская ориентируется на стандартный результат после выбранной операции.
Для скользящих, посадочных и уплотняющих зон качество поверхности имеет большое значение. Неровности могут мешать движению, вызывать задиры, нарушать герметичность или ускорять износ сопряженных частей.
Производственный процесс состоит из нескольких этапов. Каждый из них влияет на точность, внешний вид и надежность результата.
Перед запуском специалисты изучают чертеж, модель и дополнительные требования. На этом этапе выявляют противоречия: отсутствующие размеры, неуказанные радиусы, невозможные допуски, неясные обозначения, конфликт между моделью и схемой.
Иногда заказчик приносит старый образец без документации. Тогда выполняют обмер, восстанавливают геометрию, создают схему или цифровую модель. При износе оригинала важно понять, какие размеры были исходными, а какие изменились во время эксплуатации.
Проверка помогает заранее определить:
На этом же этапе оценивают трудоемкость и выбирают маршрут производства.
Заготовка должна иметь припуск — небольшой запас материала, который снимается при резании. Запас нужен для выравнивания поверхности, получения точных размеров и компенсации возможных отклонений исходного проката.
Используют лист, плиту, круг, квадрат, поковку, отливку или предварительно нарезанный кусок металла. Для единичных изделий часто берут стандартный прокат подходящего размера. Для сложных корпусов или массивных элементов может потребоваться специальная заготовка.
Слишком большой припуск увеличивает время обработки и расход материала. Слишком маленький создает риск брака: станок может не вывести плоскость, а нужный размер окажется недостижимым.
Технология определяет последовательность операций. Мастер или инженер решает, с какой стороны начать, как закрепить заготовку, какие поверхности сделать базовыми, сколько проходов понадобится, когда сверлить отверстия, когда нарезать резьбу, где оставить припуск под чистовую обработку.
Для простого изделия маршрут может быть коротким: раскрой, фрезеровка плоскостей, сверление, снятие фасок, контроль. Для сложного корпуса добавляются переустановки, обработка с разных сторон, расточка, выборка карманов, нарезание пазов, чистовая доводка.
Грамотная последовательность снижает риск деформаций и накопления ошибок. Особенно это важно для тонкостенных элементов, длинных планок, плит с большим количеством отверстий и компонентов со сложной пространственной геометрией.
Чертеж не всегда предполагает только один способ производства. Часто в работе участвуют разные станки и инструменты.

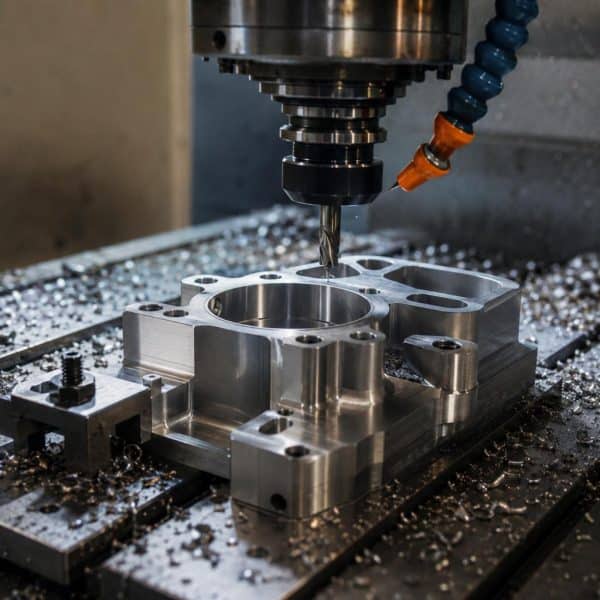

Фрезерование используют для получения плоскостей, уступов, пазов, карманов, контуров, отверстий сложной формы и объемных поверхностей. Режущий инструмент вращается, снимая металл слоями. На станках с ЧПУ движение задается программой, что позволяет повторять сложную траекторию с высокой стабильностью.
Фрезеровка подходит для корпусов, кронштейнов, плит, матриц, пресс-форм, направляющих, монтажных оснований. При работе с алюминием важны правильная геометрия инструмента и отвод стружки. При обработке стали большую роль играют жесткость системы, режим резания и охлаждение.
Токарные операции применяют для тел вращения: валов, втулок, осей, фланцев, колец, шкивов. Заготовка вращается, а резец снимает слой материала. Так получают наружные и внутренние цилиндрические поверхности, канавки, фаски, резьбы, конусы.
Если изделие сочетает плоские участки, отверстия и цилиндрические элементы, могут применяться оба метода. Например, фланец сначала точат, затем фрезеруют лыски или сверлят крепежные отверстия по окружности.
Отверстия редко ограничиваются простым сверлением. Для точной посадки может понадобиться расточка, зенкерование или развертывание. Резьбу получают метчиком, резцом, фрезой или специальным инструментом.
Качество отверстий особенно важно для соединений, направляющих штифтов, крепежа и мест установки подшипников. Неправильное расположение даже одного отверстия способно нарушить сборку всего узла.
Некоторые элементы после механической обработки закаливают, отпускают, цементируют или азотируют. Такие операции повышают твердость, износостойкость или прочность поверхностного слоя.
Покрытия выполняют защитную или декоративную функцию. Для стали применяют окраску, цинкование, оксидирование. Для алюминия часто используют анодирование. Нержавеющие сплавы могут полировать или пассивировать.
Важно учитывать покрытие еще на стадии чертежа. Толщина слоя может повлиять на посадочные размеры, резьбы и сопрягаемые поверхности.
Станки с числовым программным управлением позволяют обрабатывать заготовку по заданной программе. Оператор не ведет инструмент вручную по каждой линии, а настраивает оборудование, закрепляет материал, контролирует процесс и проверяет результат.
ЧПУ особенно полезно при сложной геометрии и повторяемых партиях. Программа сохраняет траекторию, а значит, несколько изделий можно выполнить с одинаковыми параметрами. При необходимости ее корректируют после пробного запуска или контрольного измерения.
Преимущества такого подхода:
При этом станок сам по себе не гарантирует качество. Результат зависит от подготовки программы, жесткости крепления, выбора инструмента, состояния оборудования и опыта специалиста.
Для станка с ЧПУ по модели или чертежу создают управляющую программу. Специалист задает инструмент, глубину резания, подачу, скорость вращения, стратегию съема металла и безопасные перемещения.
Перед запуском сложных изделий программу могут проверять в симуляции. Это помогает увидеть столкновения, лишние движения, недоступные зоны и ошибки траектории. После проверки выполняют пробную обработку или аккуратный пуск с контролем ключевых операций.
Программа должна учитывать не только форму, но и поведение материала. Тонкая стенка может вибрировать, длинная заготовка — прогибаться, а глубокий паз — плохо очищаться от стружки. Эти особенности влияют на выбор инструмента и режимов.
Проверка начинается не после завершения работы, а сопровождает производство. Оператор может контролировать размеры между операциями, чтобы вовремя заметить отклонение. После окончания выполняют финальный осмотр и измерение.
Для контроля используют:
Выбор инструмента зависит от точности, размера и сложности изделия. Для простого кронштейна достаточно базового измерительного набора. Для ответственного компонента с несколькими базами и жесткими допусками может потребоваться протокол измерений.
Контроль включает не только размеры. Осматривают кромки, резьбы, плоскости, отсутствие трещин, забоин, заусенцев, следов перегрева и повреждений покрытия.
Проблемы чаще возникают не из-за самой обработки, а из-за неполных исходных сведений. Производство может выполнить схему точно, но изделие все равно окажется неудобным для сборки, если в документации не отражены важные условия работы.
Распространенные ошибки:
Чтобы избежать переделок, полезно заранее описать назначение изделия. Не нужно раскрывать всю конструкцию, но стоит указать, где будет нагрузка, какие поверхности сопрягаются, что должно входить плотно, а где требуется свободный ход.
Цена зависит не только от массы металла. Две заготовки одинакового размера могут сильно отличаться по трудоемкости из-за формы, точности и количества операций.
На стоимость влияют:
Единичный образец часто стоит дороже в пересчете на штуку, чем партия. Значительная часть времени уходит на изучение документации, подготовку программы, подбор инструмента и настройку оборудования. При повторном выпуске эти затраты распределяются на большее количество изделий.
Даже хороший чертеж не всегда отвечает на все вопросы. Иногда специалист видит, что конструкцию можно сделать надежнее, дешевле или удобнее для обработки. Например, заменить острый внутренний угол радиусом, увеличить минимальную толщину стенки, изменить глубину кармана, уточнить посадку.
Такие правки не должны ухудшать работу изделия. Их согласуют до запуска, чтобы сохранить назначение и избежать лишних затрат. Особенно полезен такой обмен при опытных образцах, где конструкция еще может меняться после испытаний.
Технически грамотная коммуникация сокращает путь от идеи до готового компонента. Заказчик получает изделие, которое подходит не только по размерам, но и по реальным условиям применения.
После завершения обработки изделие очищают от стружки и технологических жидкостей, снимают заусенцы, проверяют кромки и упаковку. При необходимости прикладывают документы: акт контроля, паспорт материала, протокол измерений, сведения о покрытии.
Готовый компонент должен соответствовать чертежу, но качественный результат шире простого совпадения размеров. Важны аккуратные поверхности, правильная геометрия, чистые отверстия, работоспособная резьба, отсутствие повреждений и пригодность к сборке.
Изготовление металлических деталей по чертежам — это совместная работа инженера, технолога, оператора станка и специалиста по контролю. Чертеж задает требования, технология превращает их в последовательность операций, оборудование выполняет обработку, а измерения подтверждают точность. Когда все этапы связаны между собой, на выходе получается не просто кусок обработанного металла, а функциональный элемент для конкретной задачи.
