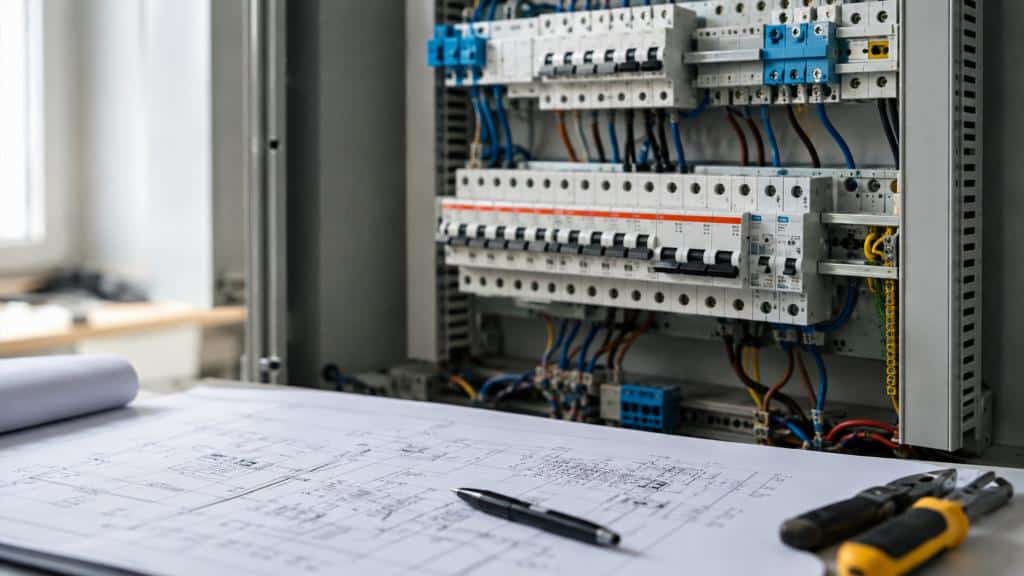

Однолинейная схема электрощита позволяет представить систему электроснабжения в компактном и понятном виде: показать ввод, аппараты защиты, распределение потребителей по группам, кабельные линии и основные электрические параметры. При небольшом количестве цепей документ кажется простым, однако по мере усложнения щита растёт объём данных, которые необходимо правильно собрать, проверить и перенести в графическую форму.
Часть однотипных операций при подготовке документации можно автоматизировать через такие генераторы, как https://cenerg.ru/articles/generator-odn-shem/. Подобные инструменты используют для формирования повторяющихся элементов схемы и упорядочивания исходных данных, однако корректность обозначений, параметров линий и структуры электрощита всё равно требует отдельной проверки.
Основная сложность связана не с рисованием линий и условных обозначений. Схема должна соответствовать фактическому устройству электрощита и содержать достаточно информации для понимания распределения электроэнергии.
Даже в сравнительно небольшом щите может находиться несколько десятков аппаратов. Каждый из них связан с определённой линией, нагрузкой и кабелем. Если сведения собирались в разное время или записывались без единой системы, подготовка документа превращается в длительную сверку.
Чаще всего приходится работать сразу с несколькими группами данных:
Ошибки нередко появляются ещё до начала графического оформления. Если автомат подписан как «розетки», но неизвестно, какие именно помещения он питает, аккуратно нарисованная схема не устранит неопределённость.
Самый эффективный способ ускорить создание однолинейной схемы — заранее отделить сбор информации от её графического оформления.
Попытка одновременно разбираться в устройстве щита и переносить сведения на чертёж приводит к постоянным исправлениям. Выясняется назначение линии — приходится менять подпись. Обнаруживается другой номинал автомата — корректируется обозначение. Уточняется сечение кабеля — документ снова редактируется.
Гораздо удобнее сначала сформировать таблицу исходных данных.
Для каждой группы желательно заранее определить одинаковый набор характеристик. В зависимости от задачи в него могут входить:
Такой подход особенно полезен для щитов с большим количеством однотипных групп. Вместо того чтобы каждый раз вспоминать, какие сведения требуется добавить, специалист заполняет одинаковые поля.
Если какой-либо параметр пока неизвестен, его лучше явно отметить как требующий уточнения, а не заполнять предположительным значением.
Однолинейная схема быстро становится трудной для чтения, если одинаковые устройства обозначаются разными способами. Например, один автомат может получить подпись «АВ-1», другой — «QF2», а ещё один остаться только с текстовым названием нагрузки.
Такое смешение усложняет дальнейшее редактирование.
Лучше заранее установить правила обозначений и соблюдать их во всём документе. Они должны охватывать не только аппараты, но и линии, щиты, кабели и группы потребителей.
Подпись «розетки» слишком общая для объекта, где существует несколько розеточных линий. Через несколько месяцев определить нужный автомат по такой документации будет сложно.
Информативнее использовать конкретные обозначения:
При необходимости название дополняют номером помещения, зоны или линии.
Цель состоит не в том, чтобы сделать подписи максимально длинными, а в том, чтобы исключить неоднозначность.
При ручной подготовке схемы много времени уходит на перемещение уже нарисованных элементов. После добавления новой группы приходится раздвигать блоки, переносить подписи и перестраивать соединения.
Этого можно избежать, если сначала определить общую архитектуру документа.
Полезно заранее представить цепочку от источника питания до конечных групп:
ввод → коммутационный аппарат → учёт или контроль → общая защита → распределение → групповые аппараты → отходящие линии → потребители.
Реальная последовательность зависит от конкретной электроустановки, но общий принцип остаётся тем же: схема должна читаться по направлению движения электроэнергии.
Такое построение позволяет быстро увидеть иерархию системы.
Если щит крупный, сплошной ряд из нескольких десятков отходящих линий воспринимается плохо. Упростить чтение помогают смысловые блоки.
Например, отдельно могут быть представлены:
Группировка не меняет электрическую структуру, но делает документ заметно понятнее.
Однолинейные схемы содержат большое количество повторяющихся элементов. Автоматический выключатель, кабельная линия или типовая группа каждый раз оформляются примерно одинаково, меняются только параметры.
Именно такие операции хорошо подходят для автоматизации.
Генератор схемы может формировать типовые фрагменты на основании введённых характеристик. Пользователю остаётся сосредоточиться на содержании документа, а не на многократном копировании условных обозначений.
Автоматизировать особенно удобно:
При щите на несколько линий экономия времени будет небольшой. Если групп несколько десятков, разница становится существенно заметнее.
Генератор способен ускорить оформление, но он не может самостоятельно определить, соответствует ли введённая информация реальной электроустановке.
Если исходные сведения содержат ошибку, она просто будет перенесена в итоговую схему.
По этой причине автоматизацию следует разделять на две задачи: машина занимается повторяющимися операциями, человек отвечает за корректность электротехнической информации.
Особого внимания требуют:
Красиво оформленная схема не является достоверной автоматически.
Новая электроустановка и давно эксплуатируемый объект требуют разного подхода.
При наличии актуального проекта значительную часть сведений можно получить из документации. Сложнее ситуация, когда щит многократно переделывался, а изменения нигде не фиксировались.
В таком случае графическое оформление стоит отложить до восстановления фактической структуры.
На дверце щита могут сохраняться обозначения, сделанные несколько лет назад. За это время линию могли перенести, объединить с другой группой или использовать для нового оборудования.
Схема должна отражать существующую систему, а не историю её прежнего состояния.
При обследовании требуется установить соответствие между аппаратом и отходящей линией, уточнить доступные характеристики кабеля и проверить назначение группы. Работы внутри действующих электроустановок требуют соответствующей квалификации и соблюдения мер электробезопасности.
Один из распространённых способов ускорить работу — взять старый файл похожего объекта и заменить подписи. Метод действительно экономит несколько минут на начальном этапе, но создаёт риск переноса чужих данных.
В документе могут остаться:
Намного безопаснее использовать пустой шаблон, содержащий только оформление и типовые графические элементы.
В таком шаблоне могут быть заранее настроены размеры листа, шрифты, линии, поля, расположение основной надписи и библиотека условных обозначений. Технические параметры каждого объекта при этом заполняются заново.
Даже если специализированный генератор не используется, значительную часть рутины можно убрать с помощью собственной библиотеки блоков.
В неё имеет смысл включить регулярно встречающиеся элементы:
Автоматические выключатели, устройства дифференциальной защиты, выключатели нагрузки и другие типовые аппараты удобнее вставлять в готовом виде, меняя только необходимые характеристики.
Повторно создавать подпись кабеля и структуру обозначения для каждой группы необязательно. Достаточно подготовить единый шаблон поля.
На объектах часто повторяются группы с похожей структурой. Готовый блок можно использовать как основу, не перерисовывая его целиком.
Главное условие — шаблон должен ускорять оформление, а не подменять проверку параметров.
Попытка сделать документ максимально подробным иногда приводит к противоположному результату. Лист переполняется характеристиками, длинными комментариями и второстепенной информацией.
Однолинейная схема должна прежде всего ясно показывать электрическую структуру.
Сведения, которые невозможно компактно представить графически, удобнее вынести в таблицу, экспликацию или другой раздел документации.
Перед добавлением очередного параметра полезно оценить, нужен ли он для понимания соединений, идентификации линии или эксплуатации электроустановки. Если нет, перегружать им графическую часть необязательно.
Наиболее удобный рабочий процесс возникает тогда, когда техническая информация хранится отдельно от графического представления.
Условно существуют два слоя:
данные — аппараты, номиналы, кабели, линии, нагрузки;
схема — визуальное представление связей между этими элементами.
Такое разделение облегчает корректировки. Если изменился номинал одного аппарата, не требуется перестраивать всю структуру. Если добавилась группа, её можно включить в существующую систему обозначений.
Этот принцип особенно важен при использовании автоматических генераторов: чем лучше структурированы исходные сведения, тем меньше ручных исправлений потребуется после формирования документа.
Перед выпуском схемы полезно проверить её не только визуально. Аккуратное расположение элементов ещё не гарантирует отсутствия содержательных ошибок.
Контроль удобно проводить от ввода к конечным линиям, последовательно сопоставляя изображение с исходной таблицей.
Стоит убедиться, что:
Отдельная проверка особенно полезна после копирования типовых блоков. Именно в таких местах чаще сохраняются параметры предыдущей группы.
Даже качественно подготовленная однолинейная схема постепенно теряет ценность, если после каждого изменения электрощита документация остаётся прежней.
Добавление линии, замена защитного аппарата, перераспределение нагрузки или реконструкция щита должны отражаться и в документации. Иначе через несколько лет приходится заново устанавливать фактическую структуру системы.
Упростить обновление помогает единый исходный файл и понятные правила его ведения. Если схема создаётся из структурированного набора данных, корректировка обычно занимает значительно меньше времени, чем повторное построение документа с нуля.
Сокращение времени на создание однолинейной схемы достигается не одним инструментом, а организацией всего процесса. Наиболее рациональная последовательность выглядит так: сначала собираются и проверяются сведения об электрощите, затем они приводятся к единому формату, после чего формируется графическая структура и проводится итоговая сверка.
Повторяющиеся операции имеет смысл передавать шаблонам или генератору. Определение фактических соединений, проверка характеристик и оценка корректности документа остаются задачами специалиста.
В результате однолинейная схема перестаёт быть чертежом, который каждый раз приходится собирать практически заново. Она формируется из подготовленных данных по понятным правилам, быстрее обновляется после изменений и сохраняет главную функцию — давать ясное представление о структуре электроснабжения и составе электрощита.
