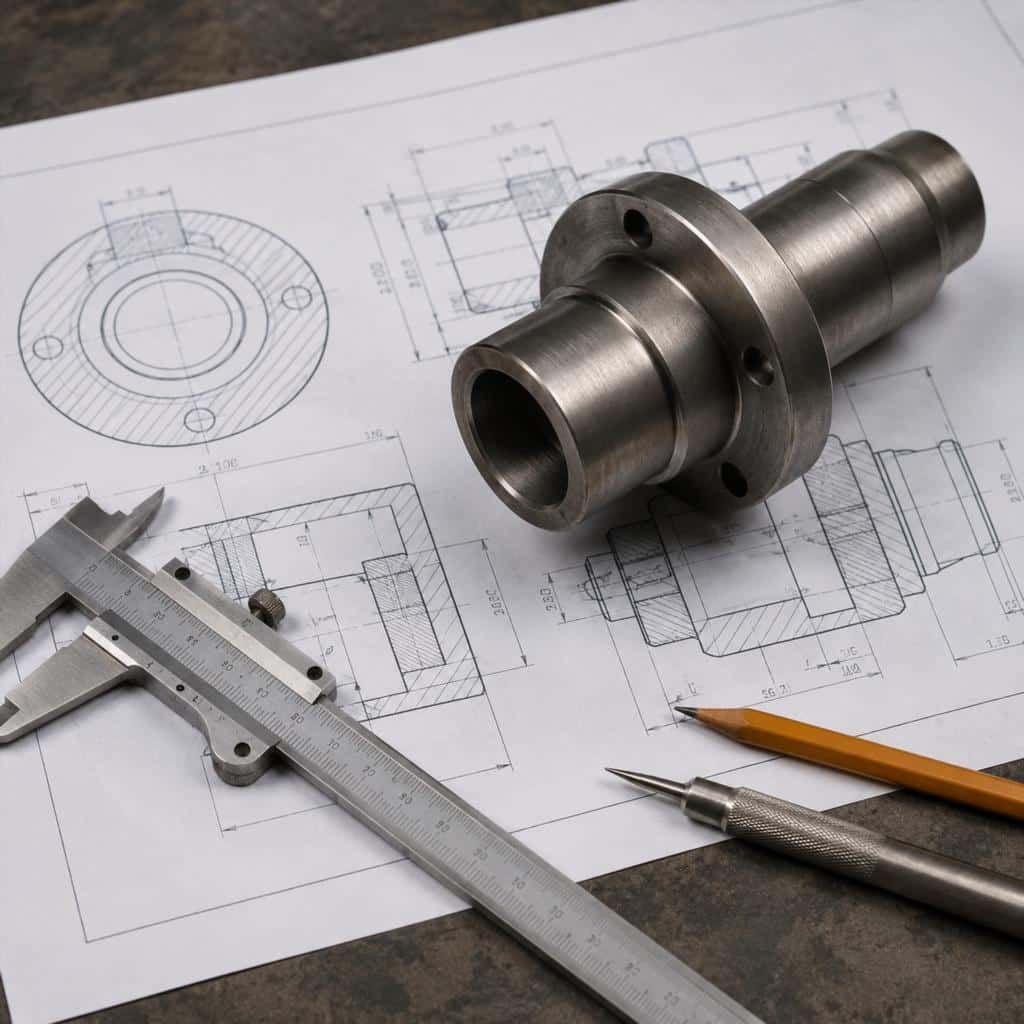

Эскиз может стать основой для изготовления металлической детали, если на нём понятно показана конструкция и указаны все значимые размеры. Простого контура с длиной, шириной и диаметром часто недостаточно: производству необходимо знать материал, назначение поверхностей, параметры отверстий и резьб, требования к посадкам и допустимые отклонения.
Работу может выполнять собственный участок металлообработки или сторонние производственные компании, вроде https://zub-x.ru/. Независимо от исполнителя, к эскизу желательно приложить сведения о назначении детали, её положении в механизме и условиях эксплуатации. Без этих данных невозможно точно определить, где допустим свободный зазор, а где требуется плотная посадка или повышенная точность.
Состав исходной документации зависит от сложности изделия. Для проставки, простой оси или пластины обычно достаточно нескольких видов с размерами. Ступенчатый вал, фланец с системой отверстий или деталь со внутренними полостями потребуют разрезов, привязки элементов к общей базе и дополнительных технических пояснений.
Эскиз передаёт конструкцию детали в упрощённой форме. Его можно выполнить от руки или подготовить в графической программе. Главное требование — изображение должно быть понятным, непротиворечивым и содержать все данные, необходимые для изготовления.
Рабочий чертёж оформляется по установленным правилам технической документации. В нём используются стандартные виды, разрезы, обозначения размеров, допусков, шероховатости и геометрических отклонений. Международные стандарты отдельно регулируют оформление технических документов, указание состояния поверхности и геометрических допусков.
Эскиз может быть достаточным для простой втулки, проставки, оси, пластины или фланца. При сложной форме, точных посадках, нескольких взаимосвязанных отверстиях или зубчатом профиле исходные данные нередко приходится дорабатывать до полноценного чертежа.
Деталь следует показывать в таком положении, при котором хорошо видна её основная форма. Для цилиндрического изделия обычно нужны вид сбоку и изображение торца. Пластину с отверстиями удобнее показывать сверху, дополняя боковым видом для указания толщины.
Одного вида недостаточно, если на нём невозможно показать внутреннее устройство или взаимное расположение элементов. Тогда добавляют разрезы и дополнительные проекции.
Разрез позволяет показать элементы, скрытые внутри детали:
Без разреза производитель может неверно определить глубину отверстия, форму его дна или расположение внутренней ступени. Пунктирные линии не всегда дают достаточно ясное представление о сложной полости.
Если по окружности расположено несколько одинаковых отверстий, не обязательно проставлять полный набор размеров для каждого из них. Достаточно указать количество, диаметр, окружность расположения и угловой шаг.
Например, для фланца важно зафиксировать:
Фразы «примерно по кругу» или «расположить равномерно» оставляют слишком много свободы для трактовки. В эскизе должны быть конкретные значения.
Набор размеров зависит от конструкции детали. На эскизе следует обозначить не только общую длину, ширину и высоту, но и параметры всех элементов, которые должны быть сформированы при обработке.
Для цилиндрической детали обычно указывают:
Для плоской детали нужны длина, ширина, толщина, размеры вырезов и координаты отверстий. Если контур содержит дуги или скругления, указывают их радиусы и точки сопряжения.
Нежелательно строить длинную цепочку, в которой положение каждого элемента определяется через предыдущий. Ошибка одного размера тогда влияет на остальные участки.
Для нескольких отверстий лучше задать координаты от общей кромки, оси или центральной точки. На ступенчатом валу длины ответственных участков можно привязать к одному торцу. Такой подход упрощает изготовление и последующий контроль.
Базой может служить:
Выбранная база должна соответствовать реальному положению изделия при сборке. Если размеры отсчитываются от случайной необрабатываемой кромки, точность расположения рабочих элементов может оказаться недостаточной.
Запись «диаметр 30 мм» не объясняет, может ли фактический размер отличаться на сотую или на несколько десятых миллиметра. Для декоративной крышки небольшое отклонение может быть несущественным. Для посадки под подшипник или втулку такая разница определяет возможность сборки.
На ответственных размерах указывают допустимые отклонения. Они задают диапазон, в пределах которого изделие считается годным.
Жёсткие требования обычно нужны для:
Геометрические допуски могут ограничивать прямолинейность, плоскостность, перпендикулярность, соосность и биение. Международная система геометрического нормирования использует отдельный язык символов для формы, ориентации, расположения и биения поверхностей.
Избыточная точность увеличивает количество операций и усложняет контроль. Для достижения узкого допуска может потребоваться шлифование вместо обычного точения, дополнительная установка или специальное измерительное оборудование.
Точность следует назначать по функции поверхности. Наружный диаметр защитной шайбы и посадочная шейка под подшипник не обязаны иметь одинаковый допуск.
При отсутствии расчётных значений нужно описать назначение сопряжения:
Эти пояснения не заменяют размерных требований, но помогают конструктору подобрать подходящую посадку.
Формулировки «обычная сталь», «прочный металл» или «нержавейка» нельзя считать полноценным заданием. Разные марки металла отличаются твёрдостью, прочностью, коррозионной стойкостью, свариваемостью и поведением при термообработке.
Если марка известна, её указывают прямо на эскизе или в приложенном описании. При отсутствии таких данных необходимо сообщить назначение изделия и условия его работы.
Для выбора материала важны:
Материал детали нельзя рассматривать отдельно от ответного элемента. Слишком твёрдая втулка может ускорить износ вала. Чрезмерно хрупкая шестерня способна разрушиться при ударной нагрузке. Мягкий материал быстро потеряет геометрию на нагруженной посадке.
При изготовлении замены по старой детали материал можно исследовать. Химический состав определяют спектральным анализом, а состояние металла уточняют измерением твёрдости.
Вместе с образцом стоит передать сведения о том, как долго он работал и по какой причине был снят. Разрушение могло возникнуть не из-за неподходящего материала, а из-за перекоса, недостатка смазки, перегрузки или неправильной установки.
Если точное повторение исходной марки невозможно, подбирают аналог по рабочим характеристикам. Такая замена требует согласования, особенно для нагруженных и ответственных деталей.
Для резьбы нужно указать её тип, номинальный диаметр, шаг и длину нарезанной части. Записи только наружного диаметра недостаточно: резьбы одного размера могут иметь разный шаг.
Также следует уточнить:
Для шпоночного паза указывают ширину, глубину, длину и положение относительно торца. Если паз должен быть ориентирован относительно отверстий, зубьев или другой поверхности, эту связь необходимо показать на отдельном виде.
У круглого отверстия обозначают диаметр и глубину. Для ступенчатого отверстия нужны размеры каждой части. Если требуется зенковка или коническое углубление под головку крепежа, показывают его диаметр и угол.
Две поверхности с одинаковыми размерами могут различаться по характеру обработки. После чернового точения остаются выраженные следы инструмента, а шлифование создаёт более ровную поверхность.
Требования к шероховатости важны для посадок, уплотнений, направляющих и трущихся пар. Состояние поверхности влияет на герметичность, износ и фактическую площадь контакта. Правила обозначения текстуры поверхности входят в систему технической документации и предполагают использование графических символов либо текстовых указаний.
Указывать минимальную шероховатость на всех участках не требуется. На нерабочей поверхности дополнительная чистовая обработка может не давать практической пользы.
Особые требования нужны для:
Если числовое значение неизвестно, полезно хотя бы обозначить назначение поверхности. После этого требование можно согласовать до запуска заказа.
Часть деталей получает необходимые свойства после закалки, отпуска, цементации, азотирования или другого вида упрочнения. Указание только марки стали не гарантирует требуемую износостойкость.
В задании отмечают:
После термообработки изделие может незначительно деформироваться. Посадочные поверхности часто оставляют с припуском, а окончательный размер получают шлифованием. Если жёсткий допуск нужен после упрочнения, это должно быть отражено в документации.
Образец полезен, когда эскиз выполнен по существующей детали или содержит участки сложной формы. По нему можно уточнить конструкцию, взаимное положение элементов и назначение поверхностей.
При этом изношенное изделие нельзя считать точным эталоном. Посадочное отверстие могло увеличиться, вал — получить выработку, а торец — стереться от контакта. Фактические размеры необходимо сопоставлять с сопряжёнными элементами.
Вместе с образцом желательно передать:
Перед очисткой повреждённую деталь следует сфотографировать. Следы контакта, задиры и зоны перегрева помогают определить условия её работы.
Эскиз описывает форму, но не всегда объясняет назначение изделия. К нему следует приложить короткое техническое описание без общих формулировок.
В описании указывают:
Для вращающейся детали полезно сообщить частоту вращения. Для нагруженного кронштейна — направление и приблизительную величину усилия. Для элемента, работающего на улице, — воздействие влаги и перепадов температуры.
Фраза «сделать точно такую же» не даёт информации о том, какие свойства являются определяющими. Внешний вид может быть второстепенным, тогда как точность отверстия или твёрдость рабочей кромки критичны.
Бумажный эскиз следует отсканировать или сфотографировать без перспективных искажений. Лист располагают ровно, а все обозначения должны хорошо читаться.
Электронные материалы можно передать в виде:
Трёхмерная модель не отменяет необходимость указать допуски, материал и требования к поверхностям. Она передаёт номинальную геометрию, но не всегда содержит данные о допустимых отклонениях.
Все файлы должны относиться к одной версии изделия. Если эскиз изменён, прежний вариант лучше пометить как недействующий. Одновременная передача нескольких файлов с различающимися размерами создаёт риск изготовления по устаревшим данным.
До передачи материалов стоит мысленно пройти путь изготовления и сборки детали. Каждый элемент должен иметь понятную форму и определённое положение.
Следует проверить:
Особое внимание нужно уделить замкнутым размерным цепям. Если сумма отдельных размеров не совпадает с общим габаритом, производство не сможет одновременно выдержать все значения.
Перед запуском в работу эскиз проверяют на технологичность и полноту. Уточняют спорные размеры, выбирают заготовку и определяют последовательность операций.
Если данных недостаточно, эскиз дорабатывают. Для сложной детали на его основе создают рабочий чертёж или трёхмерную модель. Согласование проводят до обработки металла, поскольку исправить цифровой документ проще, чем готовое изделие.
На этом этапе определяют:
Для небольшой партии иногда изготавливают контрольный экземпляр. Его проверяют по размерам и примеряют в узле, после чего корректируют документацию и запускают остальные детали.
Большинство затруднений связано не с качеством рисунка, а с отсутствием функционально важных данных.
Часто встречаются такие ошибки:
Не следует добавлять на эскиз случайно выбранные допуски и обозначения только для внешней полноты. Неверное требование может быть хуже его отсутствия. Спорные параметры лучше обсудить до утверждения документации.
Эскиз может стать полноценной основой для изготовления металлической детали, если он содержит понятное изображение, согласованные размеры и сведения о назначении изделия. Для простых элементов достаточно нескольких видов, габаритов, материала и параметров отверстий. Точные посадки, сложные полости и ответственные сопряжения требуют допусков, разрезов и дополнительных пояснений.
Вместе с эскизом следует передать данные об условиях эксплуатации, количестве изделий, способе установки и требуемых свойствах материала. При изготовлении замены полезны физический образец, фотографии узла и размеры сопряжённых элементов.
Чем полнее подготовлены исходные материалы, тем меньше решений приходится принимать на основании предположений. Согласованный эскиз помогает заранее определить технологию обработки, требования к контролю и критерии, по которым готовая деталь будет признана пригодной.
