Приточно-вытяжная вентиляция нужна не только для удаления запахов или подачи свежего воздуха. Ее основная задача — организовать постоянное движение воздушных потоков по дому так, чтобы свежий воздух поступал туда, где люди проводят больше времени, а загрязненный и влажный удалялся из помещений с повышенной нагрузкой на микроклимат.
Эффективность системы зависит не столько от количества отдельных вентиляционных устройств, сколько от того, как они связаны между собой. Если приток и вытяжка работают независимо, двери перекрывают движение воздуха, а точки удаления расположены случайно, даже достаточно производительная система может не обеспечивать нормальный воздухообмен. Воздух будет идти по кратчайшему пути, отдельные комнаты окажутся слабо проветриваемыми, а в санузлах, кухне или технических помещениях может сохраняться повышенная влажность.
Принцип системы основан на управляемом поступлении наружного воздуха и удалении отработанного. Свежий воздух проходит через предусмотренные приточные элементы, распределяется по помещениям, перемещается внутри дома и затем выводится через вытяжные каналы или вентиляционную установку.
В общей схеме участвуют несколько групп элементов:
В некоторых системах приточная и вытяжная части существуют как отдельные контуры. В других они объединены в одной установке. Возможна также передача части тепла удаляемого воздуха поступающему потоку через рекуператор.
Независимо от технического исполнения главный принцип остается одинаковым: движение воздуха должно быть организовано по всему дому, а не только рядом с вентиляционными решетками.
Приток обычно организуют в помещениях, где человек проводит продолжительное время и где отсутствуют постоянные источники влаги и запахов.
К таким помещениям относятся:
Размещение притока именно в жилой части помогает создать направление движения воздуха от условно более чистых помещений к зонам, где образуются влага, запахи и бытовые загрязнения.
Если подавать воздух преимущественно в санузел или техническое помещение, а вытяжку располагать рядом, значительная часть воздушного потока может вообще не проходить через жилые комнаты. Формально приток и вытяжка будут работать, но полноценного воздухообмена во всем доме не получится.
Открытое окно обеспечивает воздухообмен только при подходящих внешних условиях. На интенсивность проветривания влияют ветер, температура на улице, расположение окон и планировка помещения.
Такой способ сложно считать постоянно управляемым. Зимой через окно может поступать слишком холодный воздух, летом при отсутствии ветра обмен оказывается слабым. Вместе с наружным воздухом в помещение могут проникать пыль, уличный шум и насекомые.
Приточно-вытяжная система позволяет сделать воздухообмен более предсказуемым. При наличии фильтрации воздух перед поступлением в помещение дополнительно очищается от части наружных загрязнений.
Удаление воздуха обычно предусматривают в помещениях, где образуется больше влаги, запахов или бытовых примесей.
Типичные вытяжные зоны:
Такое размещение поддерживает направленное перемещение воздуха через дом. Воздух поступает в спальню или гостиную, проходит через внутренние помещения и удаляется, например, через санузел.
Эта схема снижает вероятность распространения запахов из хозяйственных зон в жилые.
Надплитная вытяжка предназначена прежде всего для удаления загрязнений, возникающих непосредственно во время приготовления пищи. Она работает периодически и обслуживает локальную зону над плитой.
Общеобменная вентиляция кухни решает другую задачу — поддерживает постоянный воздухообмен в помещении. Она должна работать независимо от того, используется плита в данный момент или нет.
Подмена общеобменной вытяжки одной только кухонной вытяжкой часто приводит к тому, что в остальное время воздух в помещении практически не удаляется.
Приток в одной комнате и вытяжка в другой не создадут нормального обмена, если между ними нет пути для движения воздуха.
Переток может происходить через:
Закрытая дверь с плотным прилеганием способна заметно изменить работу системы. Например, спальня получает приточный воздух, но выйти из нее он практически не может. Давление внутри помещения изменяется, фактический приток уменьшается, а движение воздуха по остальной части дома нарушается.
Поэтому при оценке вентиляции важно рассматривать не только приточные и вытяжные точки, но и весь маршрут воздушного потока.
Для жилого дома обычно стремятся создать движение от чистых зон к более загрязненным.
Условная схема может выглядеть так:
спальня → коридор → санузел;
гостиная → холл → кухня;
кабинет → коридор → техническое помещение.
Это не означает, что для каждого помещения требуется отдельный строго изолированный маршрут. В открытой планировке потоки взаимодействуют между собой. Важно, чтобы основное направление не приводило к переносу запахов и влажного воздуха в жилые комнаты.
Неудачной считается ситуация, когда воздух, например, из санузла должен пройти через спальню, прежде чем достигнет вытяжной точки.

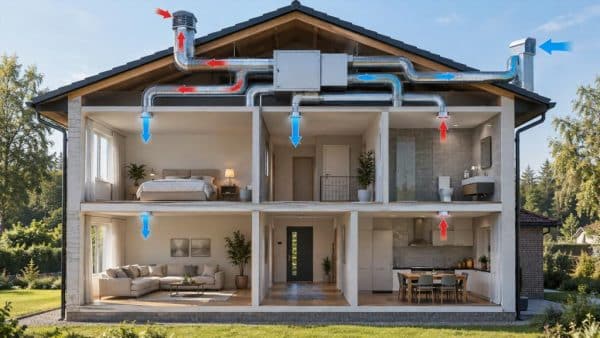

При централизованной схеме значительная часть вентиляционного оборудования объединена в одной установке. От нее прокладываются воздуховоды к помещениям.
Такая система позволяет организовать одновременно подачу и удаление воздуха из разных частей дома. В состав оборудования могут входить фильтры, вентиляторы, автоматика, нагрев воздуха и рекуператор.
Сильная сторона централизованного решения — возможность управлять воздухообменом всего дома как единой системой.
Однако такая вентиляция требует места для:
В готовом доме размещение разветвленной сети каналов иногда становится сложной задачей. Воздуховоды приходится проводить в потолочных пространствах, технических зонах, коробах или других доступных участках.
При децентрализованной схеме воздухообмен обеспечивают отдельные устройства, установленные непосредственно в наружных стенах или отдельных помещениях.
Главное преимущество такого подхода — отсутствие большой сети воздуховодов. Это может быть удобно в уже построенном доме, где значительная реконструкция отделки нежелательна.
При этом несколько независимых устройств необходимо рассматривать как общую систему. Если одно помещение получает большой объем наружного воздуха, а соседнее интенсивно его удаляет, фактическое движение потоков может сильно отличаться от ожидаемого.
Децентрализованная вентиляция также требует оценки шума, расположения устройств на фасаде, фильтрации и особенностей работы зимой.
В холодное время года с вытяжным воздухом из дома удаляется тепло. Если наружный воздух поступает непосредственно с улицы, его приходится нагревать уже после попадания в помещение или внутри вентиляционной установки.
Рекуператор позволяет передавать часть тепла удаляемого воздуха свежему приточному потоку без их прямого смешивания в штатном режиме работы теплообменника.
Это снижает теплопотери, связанные с вентиляцией, но не превращает вентиляционную систему в полноценное отопление. Поступающий воздух может быть теплее наружного, однако его температура зависит от конструкции оборудования, режима работы и внешних условий.
Наличие рекуперации также не отменяет необходимости правильно распределять приток и вытяжку между помещениями.
Распространенная ошибка — оценивать систему исключительно по производительности вентилятора или установки. Большой объем перемещаемого воздуха еще не означает хорошую вентиляцию помещений.
На реальную работу влияют:
Если один канал имеет значительно меньшее сопротивление, чем остальные, большая часть потока может пойти именно через него.
В результате ближайшая к установке комната получает чрезмерный воздухообмен, а удаленное помещение — недостаточный.
Приточная и вытяжная части должны работать согласованно. Значительный дисбаланс изменяет давление внутри дома.
При заметном преобладании вытяжки возникает разрежение. Воздух начинает поступать через случайные неплотности: оконные примыкания, двери, технические отверстия и другие участки оболочки здания.
При значительном преобладании притока часть воздуха, наоборот, будет искать случайные пути выхода наружу.
Небольшие различия могут быть предусмотрены конкретной системой, но выраженный неконтролируемый дисбаланс обычно указывает на необходимость проверки вентиляции.
Особенно важно учитывать этот фактор в домах с оборудованием, работа которого связано с удалением воздуха или процессами горения. Такие системы должны рассматриваться специалистами совместно, поскольку изменение давления в помещении может влиять на их безопасную работу.
После монтажа воздух распределяется по каналам не обязательно так, как предполагалось изначально. Причина заключается в разном аэродинамическом сопротивлении участков системы.
Регулирующие элементы позволяют перераспределять потоки между ветвями.
Без такой настройки возможна характерная картина: в одной комнате отчетливо ощущается движение воздуха и появляется шум, а в другой вентиляция кажется почти неработающей.
Корректная регулировка требует оценки всей системы, а не изменения одной решетки наугад. Закрытие одного канала может увеличить поток через другие ветви и изменить общий режим вентиляционной установки.
Два дома одинаковой площади могут требовать разной организации воздухообмена.
Значение имеют:
В доме с открытой гостиной и кухней потоки распространяются иначе, чем в здании с длинным коридором и множеством закрытых комнат.
Лестничный проем также создает естественный путь движения воздуха между этажами. Из-за разницы температур теплый воздух способен подниматься вверх, влияя на распределение потоков даже при механической вентиляции.
Положение решеток и диффузоров влияет на то, как воздух распространяется внутри помещения.
Приточный поток желательно организовывать так, чтобы воздух успевал смешиваться с комнатным и не создавал постоянной неприятной струи в зоне длительного пребывания людей.
Неудачное расположение может вызвать:
Последний вариант особенно нежелателен. Если приток и вытяжка расположены рядом, часть свежего воздуха может почти сразу удаляться, не участвуя в вентиляции остального объема комнаты.
Зимний период обычно предъявляет к системе наиболее жесткие требования.
Наружный воздух холодный, поэтому неконтролируемый приток может снижать комфорт в помещении. В оборудовании с рекуперацией появляются дополнительные условия, связанные с низкими температурами и образованием конденсата.
Фильтры и наружные элементы также могут сильнее влиять на сопротивление системы.
При эксплуатации важно учитывать, что полностью перекрывать вентиляцию ради сохранения тепла — не всегда разумное решение. Влага продолжает образовываться при дыхании людей, приготовлении пищи, принятии душа, сушке одежды и других бытовых процессах.
Если воздухообмен резко снизить, относительная влажность может увеличиться, а на холодных участках ограждающих конструкций возрастает вероятность выпадения конденсата.
Летом проблема переохлаждения приточного воздуха исчезает, но возникают другие особенности.
При высокой наружной температуре вентиляция не способна заменить кондиционирование. Она обеспечивает обновление воздуха, но не обязательно снижает температуру внутри дома.
В жаркую погоду большой приток наружного воздуха днем может дополнительно увеличивать тепловую нагрузку на помещения. Режим работы вентиляции и климатического оборудования поэтому желательно рассматривать совместно.
Рекуператоры некоторых типов могут участвовать в уменьшении теплопритока, но результат зависит от конструкции конкретной системы и температурных условий.
Фильтр защищает помещения и частично само оборудование от наружной пыли и загрязнений.
Чем выше сопротивление загрязненного фильтра, тем сложнее вентилятору поддерживать нужный расход. Если фильтр давно не обслуживался, система может продолжать работать и шуметь, но реальный приток значительно уменьшится.
Состояние фильтров особенно заметно в местах с высокой запыленностью, рядом с интенсивным движением транспорта или в сезон большого количества растительной пыльцы.
Более высокая степень фильтрации обычно означает и большее сопротивление воздушному потоку. Поэтому фильтр должен соответствовать возможностям конкретной вентиляционной системы.
Источником шума может быть не только вентилятор.
Звуки возникают из-за высокой скорости воздуха, резких изменений сечения канала, турбулентности около решеток, вибрации оборудования или передачи шума по воздуховодам.
Слишком маленькое сечение каналов нередко приводит к увеличению скорости потока. Это может сопровождаться свистом или постоянным шумом в вентиляционных элементах.
Система, рассчитанная только по принципу «чем мощнее вентилятор, тем лучше», часто оказывается менее комфортной, чем правильно распределенная вентиляция с умеренными скоростями воздуха.
Не все недостатки вентиляции заметны сразу. Иногда система кажется работающей из-за слышимого шума вентилятора, хотя реальное движение воздуха недостаточно.
Поводом проверить вентиляцию могут быть:
Один такой признак еще не позволяет определить точную причину. Например, запотевание окон может быть связано не только с вентиляцией, но и с температурой поверхностей, влажностью воздуха и характеристиками самого окна.
Приточно-вытяжную вентиляцию разумно рассматривать одновременно с планировкой дома и другими инженерными системами.
На этапе проектирования оценивают не только расположение оборудования, но и будущий маршрут воздуха: где он войдет в дом, через какие помещения пройдет и где будет удален.
Особого внимания требуют места пересечения воздуховодов с конструкциями, доступ к фильтрам и оборудованию, защита от шума и возможность последующего обслуживания.
Скрытая установка вентиляции не должна означать, что к важным элементам невозможно добраться без разборки отделки.
Нормальная приточно-вытяжная вентиляция — это не набор вентиляторов и решеток, а связанная система движения воздуха по зданию.
Свежий воздух должен поступать преимущественно в жилые помещения, проходить через дом и удаляться из зон с повышенной влажностью и запахами. Между притоком и вытяжкой необходим свободный путь, а производительность отдельных ветвей должна быть согласована.
При такой организации спальни и гостиные не оказываются изолированными от воздухообмена, запахи из кухни и санузла меньше распространяются по дому, а сама вентиляция работает более равномерно.
Выбор между централизованной и децентрализованной схемой, наличие рекуперации, тип воздуховодов и состав оборудования могут различаться. Основной принцип при этом остается неизменным: вентиляция должна обслуживать весь дом как единое пространство, а направление воздушных потоков необходимо продумывать вместе с планировкой помещений, режимом их использования и другими инженерными системами.
