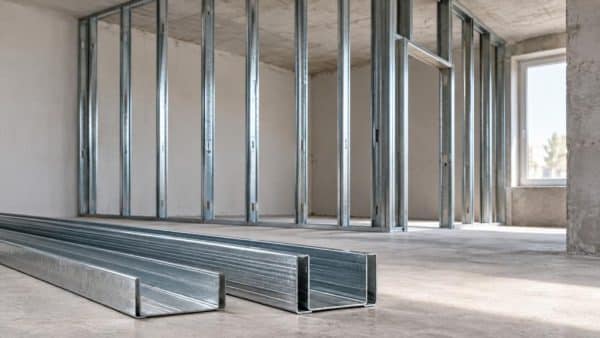

Металлический каркас для перегородок и облицовки стен собирают из профилей разных типов. Среди наиболее распространённых обозначений встречаются ПН и ПС. Внешне такие элементы похожи: оба изготовлены из тонколистовой стали и имеют П-образное сечение. Однако назначение у них различается, поэтому заменять один тип другим без учета конструкции не следует.
Аббревиатура ПН означает «профиль направляющий», а ПС — «профиль стоечный». Направляющий профиль задает линию будущего каркаса и служит основанием для установки стоек. Стоечный формирует основную вертикальную часть конструкции и воспринимает значительную долю нагрузки от листовой обшивки.
ПН расшифровывается как «профиль направляющий». Его применяют при создании металлического каркаса перегородок, облицовок и некоторых других конструкций из листовых материалов.
Главная задача направляющего профиля — сформировать границы каркаса. Его располагают там, где должны начинаться и заканчиваться стойки. В перегородке такие элементы обычно связаны с полом и потолком, а также могут использоваться возле примыкающих стен и проемов в зависимости от принятой конструкции.
По форме ПН напоминает металлический желоб. У него есть широкая центральная часть и две относительно невысокие боковые полки. Именно внутрь этого профиля устанавливаются элементы ПС.
Направляющий профиль выполняет несколько функций:
Сам по себе ПН обычно не является основным вертикальным несущим элементом перегородки. Его назначение связано прежде всего с направлением и фиксацией стоек.
ПС расшифровывается как «профиль стоечный». Это основной вертикальный элемент каркаса перегородки или облицовки.
Профиль ПС устанавливается в направляющие и образует ряд стоек. Уже к этим стойкам крепятся листы обшивки. От расположения и жесткости стоечных элементов во многом зависит устойчивость всей конструкции.
Стоечный профиль также имеет П-образное сечение, но его геометрия отличается от направляющего. Боковые полки обычно выше, поскольку элемент должен сопротивляться изгибу и сохранять форму на значительной длине. На полках могут присутствовать загибы или другие элементы жесткости.
В зависимости от исполнения на поверхности профиля встречаются продольные канавки, рифление и технологические отверстия. Они могут повышать жесткость элемента, облегчать ориентирование крепежа или использоваться при прокладке коммуникаций.
ПС выполняет другие задачи, чем ПН:
Именно поэтому направляющий и стоечный профиль рассматривают как пару элементов одной каркасной системы.
Главное отличие связано не с названием, а с функцией.
ПН является направляющим элементом. ПС является стойкой.
У направляющего профиля сравнительно невысокие боковые полки. Такая геометрия позволяет разместить внутри стоечный профиль подходящего размера. ПС, напротив, имеет более развитые боковые полки, поскольку ему требуется повышенная жесткость при работе в вертикальном положении.
Различия можно представить следующим образом:
При этом положение элемента само по себе не всегда определяет его тип. В сложных каркасах встречаются дополнительные перемычки и усиления. Ориентироваться нужно прежде всего на назначение и геометрию конкретного профиля.
Направляющий и стоечный профили работают совместно, поэтому их размеры должны быть согласованы.
Основной параметр, связывающий эти элементы, — ширина центральной части профиля. Она фактически определяет базовую толщину металлического каркаса без учета листовой обшивки, отделки и дополнительных слоев.
Например, для каркасов разной толщины выпускают соответствующие размерные группы направляющих и стоечных профилей. Стоечный элемент подбирается так, чтобы он мог нормально размещаться внутри направляющего своей группы.
Важно различать два размера профиля:
Спинкой называют широкую центральную часть П-образного элемента. Именно этот параметр сильнее всего влияет на толщину каркаса.
Чем шире спинка, тем больше пространство внутри перегородки. Оно может использоваться для размещения изоляционного материала или инженерных коммуникаций, если это предусмотрено конструкцией.
Полки — это боковые части профиля. У ПС они обычно заметно выше, чем у ПН.
Высота полок влияет на форму сечения и жесткость элемента, но напрямую сравнивать профили только по этому параметру недостаточно.
При обозначении размеров производители могут указывать две величины через знак умножения или дробь. Обычно речь идет о ширине основной части и высоте боковой полки. Конкретный порядок размеров лучше сверять с документацией к продукции, поскольку маркировка разных систем может отличаться.
Каркас представляет собой систему связанных деталей. Если размеры направляющего и стоечного профилей не согласованы, нормальная сборка конструкции затрудняется.
Слишком широкий стоечный элемент просто не войдет в направляющий. Слишком узкий может иметь чрезмерный люфт. Это усложняет выравнивание каркаса и может снизить его жесткость.
Совместимая пара позволяет стойке размещаться внутри направляющего с технологическим зазором, необходимым для сборки.
При оценке совместимости смотрят не только на буквенное обозначение, но и на фактические размеры. Два изделия с одинаковым назначением могут отличаться толщиной металла, формой ребер жесткости, размерами полок и другими деталями.
ПН сравнительно легко отличить визуально.
У него широкое основание и короткие боковые стенки. В поперечном сечении он напоминает неглубокую букву П.
На поверхности могут находиться технологические отверстия. Их наличие, количество и расположение зависят от конкретного исполнения.
Если рядом лежат подходящие друг к другу ПН и ПС, направляющий обычно выглядит более низким и открытым, а стоечный — более глубоким.
Такая разница продиктована назначением элементов. ПН должен принять стойку внутрь, а ПС должен обеспечить ей достаточную жесткость.
ПС также имеет П-образную форму, но его боковые полки выше.
Края полок нередко имеют дополнительные загибы. Они увеличивают пространственную жесткость и помогают профилю лучше сопротивляться деформациям.
На спинке и полках могут присутствовать продольные ребра. Они не являются декоративными: рельеф тонкого металла позволяет изменить жесткость сечения без значительного увеличения массы изделия.
Стоечный профиль рассчитан на работу в составе каркаса на относительно большой длине. Поэтому его геометрия обычно сложнее, чем у простого направляющего элемента.
Наиболее характерная область применения такой пары — каркасные перегородки с листовой обшивкой.
Направляющие формируют границы будущей конструкции, а стойки создают вертикальное основание. С одной или обеих сторон каркас закрывается листовым материалом. Внутреннее пространство при необходимости заполняется звуко- или теплоизоляционным материалом, если это соответствует назначению конструкции.
ПН и ПС также могут использоваться в каркасных облицовках стен. Принцип остается сходным: направляющие задают положение системы, а стойки образуют плоскость для последующей обшивки.
Не следует автоматически относить к ПН и ПС любой металлический профиль, используемый при работе с листовыми материалами. Для потолков, декоративных конструкций и отдельных узлов выпускаются профили с другими обозначениями и геометрией.
Путаница часто возникает из-за того, что внешне многие оцинкованные профили похожи.
ПН и ПС прежде всего ассоциируются со стоечными каркасами стен и перегородок. Для подвесных потолочных систем применяются другие типы профилей, рассчитанные на иную схему работы.
Потолочный каркас обычно состоит из основных и направляющих элементов меньшей глубины. Его конструкция предполагает подвесы, соединители и другие комплектующие.
Стоечный ПС имеет значительно выраженные боковые полки, поскольку должен сохранять жесткость при вертикальной установке. Подмена разных типов профилей только потому, что они имеют похожую ширину, может изменить характеристики всего каркаса.
После букв ПН или ПС обычно располагаются числовые обозначения. Они характеризуют геометрические размеры изделия.
Условная запись может выглядеть как сочетание двух размеров. Одна величина характеризует ширину спинки, другая — высоту полки.
Именно ширина спинки помогает понять, к какой размерной группе относится профиль. Направляющий и стоечный элементы одной системы должны быть рассчитаны на совместную установку.
Одни лишь цифры не дают полной информации об изделии. Важны также:
Поэтому два внешне похожих профиля одинаковой номинальной ширины не обязательно полностью равноценны.
Буквы ПН и ПС обозначают назначение изделия, но не говорят о толщине стали.
Этот параметр заметно влияет на жесткость профиля. Очень тонкий металл легче деформируется при хранении, транспортировке и сборке. Более жесткий профиль лучше сохраняет геометрию каркаса, особенно при значительной высоте конструкции или увеличенной нагрузке.
При этом выбирать профиль только по принципу «чем толще, тем лучше» тоже неправильно. Требования зависят от типа конструкции, ее размеров, количества слоев обшивки, расположения проемов и предполагаемой нагрузки.
Для обычного пользователя полезно разделять два понятия: размер профиля и толщина металла. Это разные характеристики. Профили одинакового номинального размера могут существенно различаться по жесткости.
Несмотря на внешнее сходство, полноценной взаимозаменяемости между ними нет.
Направляющий профиль не рассчитан на выполнение всех функций стойки. Его низкие полки обеспечивают удобную установку вертикального элемента, но дают другую жесткость сечения.
ПС, в свою очередь, неудобен в роли обычной направляющей из-за более высоких полок и иной формы.
В отдельных конструктивных узлах профили могут применяться нестандартно, но такие решения относятся уже к конкретной схеме каркаса. Для обычной перегородки проще ориентироваться на прямое назначение обозначений: ПН — направляющий, ПС — стоечный.
Если маркировка на металле плохо читается или этикетка отсутствует, тип профиля можно предварительно определить по форме.
Обычно достаточно проверить несколько признаков:
Однако визуального сравнения недостаточно для точного определения размера и характеристик. Если профиль предстоит использовать в ответственной конструкции, лучше установить его фактические размеры и толщину металла.
При выборе ПН и ПС важно рассматривать их не как отдельные металлические планки, а как элементы одной системы.
Необходимо учитывать назначение будущей конструкции, ее высоту и длину, количество слоев обшивки, наличие дверных или других проемов, предполагаемую нагрузку и требования к внутреннему пространству перегородки.
Для сравнения профилей полезны такие характеристики:
Особое значение имеет сохранность профиля. Сильно погнутый или перекрученный элемент затрудняет получение ровной плоскости даже при подходящих номинальных размерах.
Смысл обозначений проще всего запомнить через роль каждого элемента.
ПН — профиль направляющий. Он формирует границы каркаса и принимает стойки.
ПС — профиль стоечный. Он устанавливается в направляющие и создает основную вертикальную часть каркаса.
Они не конкурируют между собой и не являются двумя вариантами одного и того же изделия. Это взаимодополняющие элементы. Направляющий профиль отвечает за положение и сопряжение каркаса с основанием, а стоечный — за формирование рабочей плоскости и ее жесткость.
При чтении маркировки важно учитывать не только буквы ПН и ПС, но и размеры изделия. Ширина профилей должна соответствовать выбранной системе, а геометрия — позволять стойкам нормально размещаться в направляющих. Такой подход помогает правильно понимать обозначения и отличать профили по назначению, а не только по внешнему виду.
