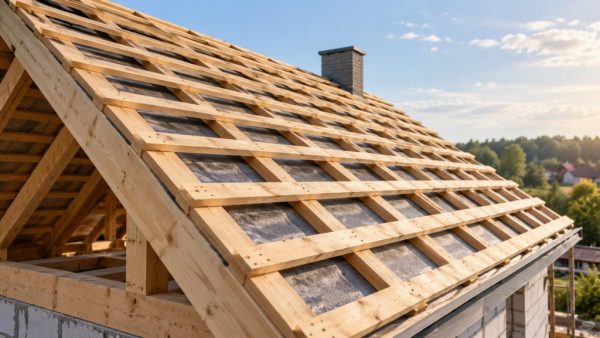

Обрешетка — один из основных элементов кровельной конструкции. Она располагается поверх стропильной системы и служит основанием для кровельного покрытия. От ее типа, жесткости, расположения элементов и состояния материала зависит, насколько равномерно нагрузка от кровли будет передаваться на стропила и насколько устойчивым окажется покрытие при ветре, снеговой нагрузке и температурных изменениях.
Устройство обрешетки нельзя рассматривать отдельно от всей конструкции крыши. Для разных кровельных материалов требования к основанию заметно отличаются. Жестким листам обычно требуется один характер опоры, гибким материалам — другой. Имеют значение уклон скатов, расстояние между стропилами, наличие утепления, способ вентиляции подкровельного пространства и даже геометрия отдельных участков крыши.
Главная задача обрешетки — создать основание, к которому крепится кровельное покрытие. При этом она выполняет не только функцию своеобразного каркаса под наружный слой крыши.
Обрешетка помогает распределять нагрузку от покрытия между стропильными ногами. Это особенно важно для кровель, состоящих из отдельных листов или элементов, точки крепления которых должны приходиться на надежную опору.
Конструкция также влияет на сохранение геометрии кровли. Если основание имеет перепады, искривления или недостаточную жесткость, они могут проявиться и на наружной поверхности. Для некоторых покрытий небольшие отклонения практически незаметны, для других ровность основания имеет принципиальное значение.
К основным функциям обрешетки относятся:
Обрешетка работает совместно со стропилами, гидроизоляционными материалами, контробрешеткой и кровельным покрытием. Ошибка в одном из этих элементов способна ухудшить работу всей системы.
В классической скатной крыше основой служат стропильные ноги. Поверх них располагаются остальные слои конструкции. Состав зависит от того, утеплена крыша или нет, какой материал используется в качестве кровли и как организовано подкровельное пространство.
Обрешетка может состоять из досок, брусков, деревянных плит или металлических профилей. В частном домостроении наиболее распространена древесина, поскольку она сравнительно легкая, удобна для создания различных типов основания и хорошо сочетается с деревянной стропильной системой.
Элементы обрешетки обычно располагаются поперек стропил. В результате получается система опорных линий, на которых удерживается кровельное покрытие.
Схема может выглядеть по-разному. В одном случае между досками оставляют значительные промежутки, в другом основание формируется почти без зазоров. Выбор определяется не желанием уменьшить расход материала, а требованиями конкретного типа кровли.
По характеру основания обрешетку обычно разделяют на сплошную и разреженную. Между этими вариантами есть и промежуточные решения, когда на основной площади ската используется разреженная конструкция, а отдельные зоны усиливаются.
Такое основание состоит из отдельных досок или брусков, расположенных на некотором расстоянии друг от друга. Кровельное покрытие опирается только на эти элементы.
Разреженная система подходит для материалов, обладающих достаточной собственной жесткостью. Ее применение позволяет сократить массу конструкции и расход древесины.
Расстояние между элементами нельзя выбирать произвольно. Оно связано с геометрией кровельного материала, расположением участков его крепления, уклоном крыши и расчетными нагрузками.
Разреженная обрешетка обычно удобна тем, что между ее элементами остается свободное пространство. Однако ее надежность сильно зависит от правильного расположения опорных линий. Если крепление покрытия приходится на участок без достаточной опоры, возможны прогибы, деформация или ослабление соединений.
Сплошное основание представляет собой поверхность с минимальными зазорами между отдельными элементами или формируется из листовых материалов.
Оно требуется там, где кровельное покрытие не способно надежно работать только на отдельных линиях опоры. Особенно чувствительны к качеству основания гибкие материалы, повторяющие его форму.
В качестве сплошного основания могут применяться:
Даже сплошную обрешетку не следует воспринимать как абсолютно герметичный деревянный щит. Древесина меняет размеры при изменении влажности и температуры, поэтому конструкция основания должна учитывать свойства используемого материала.
Тип кровли — один из главных факторов, определяющих конструкцию основания.
Жесткие профилированные листы способны перекрывать расстояние между отдельными опорами. Для них чаще подходит разреженная обрешетка, но расположение ее элементов должно соответствовать конструкции покрытия и расчетной нагрузке.
Штучные кровельные материалы также предъявляют собственные требования к расположению опор. В этом случае особенно важно совпадение элементов обрешетки с зонами крепления отдельных рядов покрытия.
Для гибких материалов требуется ровная и достаточно жесткая поверхность. Любой заметный перепад основания со временем способен отразиться на наружном слое кровли.
Нельзя считать универсальным один и тот же вариант обрешетки для разных покрытий. Даже внешне похожие кровельные материалы могут различаться по жесткости, форме профиля, способу крепления и допустимому расстоянию между опорами.
Шагом называют расстояние между соседними элементами разреженного основания. Это один из наиболее важных параметров конструкции.
На него влияют сразу несколько условий:
Увеличивать расстояние между досками только ради экономии материала нельзя. Чем больше промежуток между опорами, тем выше нагрузка на каждую отдельную доску и тем сильнее может прогибаться кровельный материал.
Слишком частое расположение элементов тоже не всегда оправданно. Оно увеличивает массу и расход материала, но не обязательно дает практическое преимущество, если конструкция покрытия рассчитана на другой способ опирания.
Поэтому шаг рассматривают как часть общей системы, а не как отдельный универсальный размер.
Обрешетку часто путают с контробрешеткой, хотя эти элементы выполняют разные задачи.
Контробрешетка обычно представляет собой бруски, расположенные вдоль стропильных ног. Поверх них уже монтируется обрешетка, направленная поперек стропил.
Главное назначение контробрешетки связано с созданием пространства между гидроизоляционным слоем и кровельным покрытием. По этому пространству может перемещаться воздух, отводящий влагу из подкровельной зоны.
Разница между конструкциями выглядит так:
В некоторых простых конструкциях крыши схема может отличаться, но для утепленных скатов вопрос вентиляции особенно важен.
Влага под кровельным покрытием может появляться не только из-за протечек. Водяной пар способен поступать из помещений дома и при определенных условиях превращаться в конденсат на холодных поверхностях.
Если подкровельное пространство плохо проветривается, древесина дольше остается влажной. Это неблагоприятно влияет на ее долговечность. Повышенная влажность также может ухудшать условия работы утеплителя и других элементов конструкции.
Вентиляционный промежуток обеспечивает движение воздуха от нижней части ската к верхней. Для его нормальной работы важно не только наличие самого канала, но и возможность поступления и выхода воздуха.
Обрешетка и контробрешетка при такой схеме выполняют разные конструктивные функции, поэтому заменять один элемент другим без учета устройства всей кровли нельзя.
Доска широко применяется на скатных крышах благодаря доступности и удобству работы. Она подходит как для разреженного, так и для более плотного основания.
Для обрешетки имеет значение не только номинальный размер доски, но и ее фактическая геометрия. Сильно различающиеся по толщине элементы могут создать неровную поверхность ската.
Также нежелательны выраженные дефекты, способные снизить прочность доски именно в месте крепления кровельного материала.
Бруски применяются в конструкциях, где требуется сравнительно узкая опорная линия или определенная высота элемента. Их также часто используют для контробрешетки.
Выбор сечения связан с расстоянием между опорами и нагрузкой, поэтому универсального варианта для любой крыши не существует.
Листы позволяют получить относительно ровное сплошное основание. Такой вариант востребован под покрытия, которым требуется непрерывная поверхность.
При использовании листовых материалов особенно важны их пригодность для соответствующих условий эксплуатации, стабильность геометрии и правильная опора краев листов.
Металлическая обрешетка чаще встречается в конструкциях, где сама несущая система выполнена из металла или требуется повышенная стойкость к определенным условиям эксплуатации.
Такое решение отличается от деревянной обрешетки способом крепления, массой, теплопроводностью и требованиями к защите металла.
Обрешетка находится под кровельным покрытием и после завершения работ становится труднодоступной. Поэтому качество материала важно оценивать заранее.
Сырая древесина после высыхания может изменить размеры и форму. Если доски начинают коробиться, отдельные участки основания способны сместиться относительно общей плоскости.
Критичны и значительные различия толщины. Даже если стропила выставлены ровно, неодинаковые элементы обрешетки могут создать волнистое основание.
При оценке древесины обращают внимание на:
Защитная обработка древесины рассматривается как часть общей системы ее сохранности, но она не компенсирует постоянное увлажнение или плохую вентиляцию кровельной конструкции.
Основная площадь ската обычно имеет относительно однообразную конструкцию. На примыканиях и переломах крыши нагрузка и требования к основанию могут меняться.
В нижней части ската располагаются начальные элементы кровельного покрытия, водосточные детали и край гидроизоляционной системы. Геометрия этой зоны влияет на положение нижнего ряда кровли и отвод воды.
В районе конька сходятся два ската. Здесь необходимо обеспечить опору для элементов кровли и одновременно сохранить предусмотренную схему вентиляции подкровельного пространства.
Ендова — внутренний угол между скатами. По ней концентрированно отводится вода с соседних участков крыши, поэтому требования к основанию и гидроизоляции здесь выше, чем на обычной поверхности ската.
У дымоходов, стен, мансардных конструкций и других проходов через кровлю требуется надежная опора для дополнительных элементов герметизации и отделки.
На таких участках обычная равномерная схема разреженной обрешетки нередко дополняется усиленным или сплошным основанием.
Уклон влияет на характер воздействия воды, снега и ветра на кровлю. На более пологом скате осадки удаляются медленнее, а снеговая нагрузка может быть значительнее. На крутых крышах меняется характер ветрового воздействия и крепления отдельных элементов покрытия.
Требования к уклону устанавливаются прежде всего для самой кровельной системы. Обрешетка должна соответствовать выбранному покрытию и условиям его применения.
Поэтому нельзя рассматривать ее шаг независимо от угла ската. Один и тот же материал на крышах разной конфигурации может требовать разных конструктивных решений.
Ошибки основания иногда становятся заметны только после укладки кровли.
Одна из распространенных проблем — неровность плоскости. На жестких листах она может проявляться перекосами и трудностями при совмещении элементов. На гибких материалах неровности способны быть видны непосредственно на поверхности.
Другая проблема связана с недостаточной жесткостью. При чрезмерном расстоянии между опорами или недостаточном сечении элементов основание может прогибаться под нагрузкой.
Опасна и неправильная схема крепления. Если соединение приходится близко к краю поврежденной или растрескавшейся доски, надежность опоры снижается.
К характерным недостаткам относятся:
Два дома с одинаковым кровельным покрытием могут иметь различную конструкцию основания. Причина заключается в различиях стропильной системы, длины и уклона скатов, климатических нагрузок и геометрии крыши.
Особенно осторожно стоит относиться к универсальным схемам, в которых указывается один шаг или одно сечение для любого здания. Такие значения не учитывают реальное расстояние между стропилами, свойства древесины и расчетную нагрузку.
Для понимания конструкции важно рассматривать сразу несколько связанных элементов: стропила, гидроизоляцию, контробрешетку, основание кровли и само наружное покрытие.
Хорошая обрешетка не обязательно должна быть массивной. Ее задача — соответствовать условиям конкретной кровли.
Рациональная конструкция обладает достаточной жесткостью, создает ровную основу, обеспечивает надежные точки крепления и не мешает работе вентиляции. Тип основания соответствует кровельному материалу, а локальные участки усилены там, где конструкция испытывает повышенную нагрузку или требует сплошной опоры.
Для утепленной крыши важна согласованная работа всех слоев. Стропильная система воспринимает основные нагрузки, теплоизоляция уменьшает теплопотери, защитные мембраны регулируют движение влаги, контробрешетка формирует вентиляционный промежуток, а обрешетка удерживает наружное покрытие.
Если рассматривать эти элементы раздельно, легко получить конструкцию, в которой каждый материал сам по себе подходит для крыши, но вся система работает неправильно.
При проектировании или проверке существующей кровли имеет смысл обращать внимание не на один параметр, а на совокупность условий:
Конкретные размеры элементов и расстояния между ними определяются конструкцией крыши, характеристиками кровельного материала и расчетными нагрузками. Для ответственных конструкций эти параметры должны согласовываться с проектом и техническими требованиями применяемой кровельной системы.
Устройство обрешетки крыши определяется прежде всего тем, какое основание требуется кровельному покрытию и как устроена сама стропильная система. Разреженная обрешетка создает отдельные линии опоры для достаточно жестких материалов, а сплошная формирует почти непрерывную поверхность для покрытий, чувствительных к прогибам и неровностям.
Контробрешетка выполняет другую задачу: она помогает сформировать вентиляционный промежуток между кровлей и нижележащими слоями конструкции. На утепленных крышах правильная организация этого пространства особенно важна для отвода влаги.
Надежность обрешетки зависит не только от количества досок. Значение имеют их прочность, геометрия, расположение относительно стропил, соответствие кровельному материалу, состояние древесины и устройство сложных участков скатов. Хорошо подобранное основание обеспечивает кровельному покрытию устойчивую опору и позволяет всей конструкции крыши работать как единой системе.
