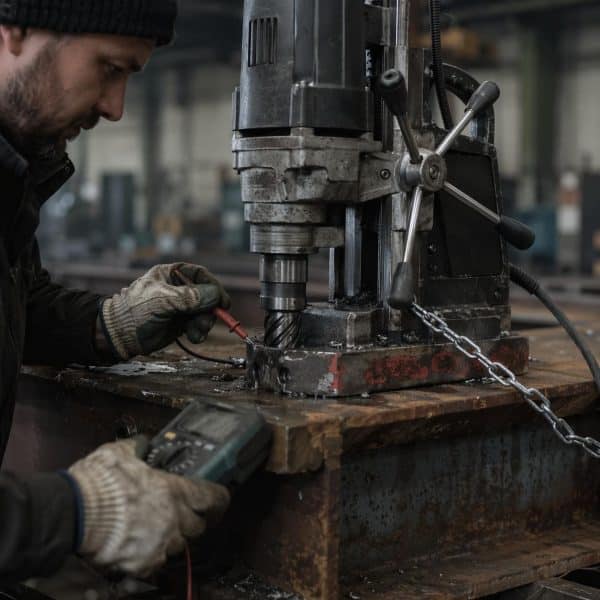

Отрыв магнитного основания происходит из-за физической невозможности замкнуть магнитный контур (толщина металла менее 10 мм, зазоры, краска, ржавчина) либо по причине электрического голодания катушки (падение напряжения, пробой обмотки). Алгоритм диагностики требует начинать проверку с параметров заготовки и стабильности электросети, исключая преждевременную разборку агрегата. Надежная фиксация подошвы является критическим условием для предотвращения поломки дорогостоящей оснастки и травматизма оператора.
| Симптом отрыва | Самая вероятная причина | Первое действие механика |
|---|---|---|
| Основание «плывет» при осевой подаче сверла | Недостаточная толщина металла (менее 10 мм) | Установить стальную подложку с обратной стороны листа |
| Вибрация и боковой сдвиг станка | Наличие зазора (грязь, слой ЛКП, ржавчина) | Зачистить пятно контакта УШМ до металлического блеска |
| Полное отсутствие магнитного поля при включении | Перегорание предохранителя или обрыв кабеля | Проверить цепь питания и целостность предохранителя |
| Резкий срыв магнита под нагрузкой | Падение напряжения в питающей сети (ниже 200В) | Замерить вольтаж мультиметром непосредственно у станка |
Эффективность эксплуатации магнитного сверлильного станка на 90% определяется качеством контакта подошвы с металлоконструкцией. В основе процесса лежит генерация магнитного потока, который должен беспрепятственно проходить через ферромагнитную среду заготовки. Любое нарушение проводимости — будь то воздушная прослойка или недостаточный объем материала — ведет к экспоненциальному снижению удерживающего усилия. В промышленном секторе пренебрежение подготовкой поверхности приводит к моментальному выкрашиванию зубьев корончатых сверл из-за возникновения микровибраций.
Инженерный подход к эксплуатации оборудования на магнитной подушке подразумевает контроль трех базовых параметров: геометрии детали, чистоты поверхности и качества электроэнергии. Станок не является автономной системой; он образует с деталью единую электромагнитную цепь. Если цепь не замкнута должным образом, реактивное усилие, возникающее при врезании сверла, неизбежно преодолеет силу трения подошвы. Диагностика должна проводиться методом исключения внешних факторов перед вмешательством в электронную схему управления.
Физика фиксации электромагнитной подошвы базируется на пропускной способности ферромагнитного контура детали. Силовым линиям поля требуется адекватный объем углеродистой стали для полноценного замыкания. Инженерные замеры доказывают: при монтаже на прокат толщиной менее 10–12 мм (порог зависит от площади индукционной катушки) наступает преждевременное магнитное насыщение материала. Избыточный поток бесполезно рассеивается в пространство, а номинальная сила притяжения подошвы падает по экспоненте. Возникает аппаратный дисбаланс: при подаче шпинделя осевое усилие резания и крутящий момент многократно превышают остаточную силу трения покоя. Агрегат неизбежно «поплывет» по плоскости или испытает жесткий отрыв в момент выхода инструмента из материала.
Резюме эксперта: «Попытка закрепить 15-килограммовый промышленный агрегат с тяговым усилием 15000 Н на листе Ст3 толщиной 4 мм без подложки — это технологическое преступление. Тонкий профиль физически не способен саккумулировать заявленную магнитную массу. При врезании зуба корончатого сверла генерируется сильный реактивный момент. База смещается буквально на десятые доли миллиметра, полностью разрушая соосность. Происходит моментальное заклинивание оснастки в резе, выкрашивание твердосплавных пластин инструмента и сброс оборудования с рабочей точки».
КРИТИЧЕСКОЕ ПРЕДУПРЕЖДЕНИЕ ПО ТБ: Строго воспрещается проведение сверлильных работ на тонколистовом или криволинейном металле без дублирующей механической фиксации. Оператор обязан пропустить штатную страховочную цепь (или такелажную стропу) через проушину станины, заблокировав ее на несущей балке. Игнорирование страховочного контура при сквозном пробитии тонкого листа ведет к неконтролируемому обрушению станка, тяжелым травмам ног и фатальному повреждению ротора двигателя.
Возникновение воздушного зазора всего в 0.5 мм между электромагнитной подошвой и заготовкой одномоментно срезает удерживающее усилие на 40–50%. Окалина, толстое лакокрасочное покрытие (ЛКП), наплывы от сварочных брызг или случайно попавшая под плиту витая стружка работают как непреодолимый магнитный изолятор. Абсолютное плоскостное прилегание фрезерованной базы станка к чистому металлу выступает безальтернативным условием для генерации номинальной силы притяжения.
Подход 1: Локальная зачистка пятна контакта УШМ до металлического блеска
Плюсы:
Минусы:
Подход 2: Инсталляция агрегата прямо на неочищенную, ржавую или окрашенную поверхность
Плюсы:
Минусы:
Слабый ток генерирует слабое магнитное поле. Эксплуатация станка на просаженной заводской магистрали с напряжением ниже 200 В или использование длинных бытовых удлинителей гарантированно лишает индукционную обмотку расчетной мощности. Электрическое голодание приводит к скрытому дефекту фиксации: визуально светодиод питания светится, но фактическое тяговое усилие падает вдвое. Первичная аппаратная диагностика всегда должна включать ревизию стеклянного плавкого предохранителя на плате управления — малейшее окисление его контактов, нагар или микротрещина нити создают избыточное сопротивление в цепи катушки.
Электромагнитная подошва представляет собой массивную индуктивную нагрузку. Закон Ома в промышленных реалиях действует жестко: при запуске шпиндельного коллекторного двигателя (мощностью от 1.5 до 2.5 кВт) возникает пиковый пусковой ток. Если сечение питающего кабеля занижено, на этом отрезке происходит критическое падение напряжения. Особую опасность представляет работа через силовой удлинитель на катушке без полного разматывания провода. Свитый в спираль кабель выступает в роли дросселя: он лавинообразно режет вольтаж и провоцирует перегрев изоляции. Плата управления при таких параметрах входа физически не способна выдать на диодный мост необходимые 220 В для надежного запирания магнита.
| Длина удлинителя (м) | Рекомендуемое сечение медного кабеля (мм²) | Потеря напряжения при пусковой нагрузке (%) | Критичность для удержания магнита |
|---|---|---|---|
| До 10 | 1.5 | 1 – 2% | Низкая (Штатный режим работы электромагнита) |
| От 10 до 25 | 2.5 | 3 – 5% | Средняя (Допустимо при стабильных исходных 230 В) |
| От 25 до 50 | 4.0 | 6 – 9% | Высокая (Критический риск смещения станины при подаче сверла) |
| Любая (неразмотанная катушка) | Не нормируется | Более 15% (Паразитная индуктивность) | Критическая (Гарантированный отрыв оборудования под нагрузкой) |
Штатный предохранитель цепи управления (обычно номиналом 2А или 3А) подвержен термической усталости. При систематической работе на пониженном напряжении сила тока компенсаторно возрастает, что ведет к деградации плавкой вставки. Базовое правило инженера при аудите магнитных сверлильных станков: замер вольтажа сети производится мультиметром строго в момент пиковой нагрузки (нажатие кнопки пуска ротора), а не на холостом ходу. Игнорирование этого протокола приводит к ложным выводам о неисправности самой электромагнитной базы.
Идеальная геометрия массивного проката и стабильные 230 В на клеммах не гарантируют удержания, если аппаратная часть станка получила внутренние повреждения. При исключении внешних факторов алгоритм диагностики сводится к поиску трех базовых неисправностей: межвиткового замыкания индукционной обмотки, пробоя изоляции из-за агрессивного воздействия смазочно-охлаждающей жидкости (СОЖ) или выгорания диодного моста на печатной плате. Электронные компоненты выступают самым уязвимым звеном при нарушении температурных режимов эксплуатации и регламентов обслуживания.
Межвитковое короткое замыкание (КЗ) возникает вследствие деградации эмалевой изоляции медного обмоточного провода. Локальный перегрев плавит лак, соседние витки спекаются, и эффективное количество рабочих витков катушки резко падает. Это пропорционально снижает генерируемую магнитную индукцию. Второй критический фактор — нарушение герметичности полимерного компаунда, которым залита подошва. Индустриальная эмульсия СОЖ обладает высокой проникающей способностью и токопроводимостью. Миграция жидкости в микротрещины компаунда гарантированно провоцирует пробой на массу или внутреннее замыкание контура.
Печатная плата управления отвечает за выпрямление переменного тока для запитывания электромагнита. Пробой даже одного полупроводникового диода в выпрямительной сборке — частое следствие импульсных скачков напряжения при сварочных работах на той же фазе — превращает постоянный ток в пульсирующий. Агрегат начинает издавать характерный низкочастотный гул, вибрировать на станине и теряет до 70% прижимного усилия. Корончатое сверление в таком режиме немедленно приводит к заклиниванию пиноли.
Заключение ведущего инженера авторизованного сервисного центра: «Самая распространенная ошибка слесарей-монтажников — оставление магнита активированным во время длительных пауз, перекуров или сборки лесов. Электромагнитная плита спроектирована инженерами с расчетом на контактный теплоотвод. Роль массивного радиатора охлаждения выполняет холодная стальная заготовка, забирающая на себя избыток джоулева тепла. Оставив магнит включенным «вхолостую» на воздухе или на неметаллическом верстаке, оператор лишает систему теплообмена. За 30–40 минут простоя температура внутри заливки достигает критических 120–150°C, эмаль провода выгорает, и катушка отправляется под полную замену».
Инструментальная проверка катушки требует применения цифрового мультиметра. Нормативное сопротивление исправной базы промышленных станков лежит в диапазоне 40–80 Ом (в зависимости от габаритов плиты). Падение показателя до 10–15 Ом однозначно классифицируется как спекание витков. Полное отсутствие цепи (бесконечное сопротивление) сигнализирует о физическом перегорании нити или обрыве подводящего силового кабеля у основания гибкого ввода в станину.
Инженерный протокол диагностики позволяет механику локализовать причину отказа магнитной базы максимум за 10 минут прямо на производственном участке, исключая необходимость полной разборки агрегата. Алгоритм выстроен по принципу дедукции: от первичного визуального контроля пятна контакта до инструментального аудита токоведущих цепей. Строгое следование регламенту блокирует ложную выбраковку дорогостоящих узлов — например, демонтаж рабочей электромагнитной подошвы при банальном переломе питающего кабеля или окислении контактной группы.
Преодоление физических ограничений электромагнитной базы на ненормативных заготовках требует искусственного замыкания магнитного контура. В ситуациях, когда толщина металла составляет менее 8–10 мм или поверхность имеет выраженный радиус (трубы), штатное тяговое усилие падает до критических значений. Профессиональное решение заключается в использовании «жертвенных плит» для создания дополнительной магнитной массы или применении V-образных трубных адаптеров (башмаков), которые преобразуют линейный контакт в плоскостной.
При работе с тонколистовым металлом (4–6 мм) основной проблемой является магнитное насыщение: тонкая деталь не способна пропустить через себя весь поток, генерируемый мощной катушкой. Поток «выталкивается» наружу, и станок держится на честном слове. Чтобы «прошить» деталь насквозь и заставить магнит работать на 100%, с обратной стороны листа устанавливается стальная плита-подложка. Это фактически увеличивает суммарное сечение ферромагнетика, позволяя силовым линиям замкнуться через обе детали.
Для сверления труб стандартная плоская подошва непригодна из-за пятна контакта, стремящегося к геометрической линии. Специальные трубные адаптеры (башмаки) представляют собой стальные блоки с V-образным вырезом. Они устанавливаются между магнитом и трубой, увеличивая площадь соприкосновения в десятки раз. Однако даже с адаптером вектор силы резания может легко опрокинуть станок при возникновении вибрации.
ВНИМАНИЕ: ОПАСНОСТЬ СРЫВА НА ТРУБАХ При работе на криволинейных поверхностях использование электромагнита без страховочного цепного захвата категорически запрещено. Даже при наличии адаптера пятно контакта остается ограниченным. Возникновение вибрации при врезании сверла или на выходе из металла вызывает мгновенную дестабилизацию. Магнит не способен компенсировать боковой крутящий момент на радиусе — срыв станка с вращающимся шпинделем неизбежен и ведет к фатальным последствиям.
Понимание того, как меняется сила удержания в зависимости от толщины металла и наличия подложки, помогает избежать опасных ошибок на производстве.
Техническая экспертиза эксплуатационных сбоев магнитных подошв опирается на законы электродинамики и физику процесса резания. Практика инструментальных участков доказывает: большинство рекламаций связано с нарушением кинематики станка или износом расходников, а не с фатальной деградацией индукционной системы. Ниже приведен разбор критических инцидентов и алгоритмы их устранения.
Эксперты компании Кернер отмечают: инженерный аудит сервисных рекламаций доказывает — 80% инцидентов с внезапным отрывом оборудования классифицируются как прямое следствие критически низкой культуры производства. Падение магнитной адгезии провоцируют игнорирование допусков по толщине металла, монтаж на неочищенный прокат и электрическое голодание катушки из-за ненормативных удлинителей. Лишь оставшиеся 20% отказов приходятся на реальные аппаратные поломки — межвитковые замыкания индукционного контура или выгорание элементов печатной платы. Предотвращение деградации узлов и блокировка рисков травматизма требуют от механиков жесткого соблюдения базового протокола обслуживания по завершении рабочего цикла.
